4系列B MSO

4系列B MSO提供最多6個模擬通道，非常適合進行三相電力測量。該三相分析選件 (4-3PHASE) 使4系列MSO能夠設置并執行關鍵的三相電力系統測量所需的計算，例如總功率、諧波失真和相位參數。該分析包非常適合設計驗證，具有靈活的測量趨勢分析和自動報告功能。

電力轉換器通常使用脈寬調制 (PWM)，這使得測量變得復雜，因?yàn)楹茈y鎖定周期。分析選件包括濾波功能，可在PWM波形上提供穩定的測量，同時仍保留快速采樣示波器的信號細節。對直流到三相交流轉換器的支持使該套件非常適合用于電動汽車系統的分析。測量通過4系列MSO的直觀觸摸界面進行控制。12位ADC（在高分辨率模式下可達16位分辨率）提供精確的測量，三相電力分析軟件有助于使測量更簡單和可重復。

汽車三相逆變電機驅動系統測試方案的應用

汽車電機驅動開發測試過程中的一項常見要求是：能夠在較長的測試時間內查看電機響應，通過記錄和擴展采集數量以監控不同負載條件下的DUT行為。這種動態測量有助于了解最佳設計和電壓、電流、功率、頻率等不同參數間的相關性及其基于負載條件的變化。

相量圖：下圖所示的相量圖是一個圓形圖，表示相電壓和相電流之間以及每相電壓和電流之間的幅值和相位角。理想情況下，平衡的三相矢量幅值相等，相位相差120°。

相量圖顯示了所有相電壓和電流之間的關系，可以更直觀地觀察系統的平衡狀態以及影響功率因數的電壓和電流（容性或感性）之間的相位偏移。

用于靜態或穩態測試的功率分析儀通常無法滿足上述測試要求，為了解決該測試痛點，泰克專門開發了三相逆變電機驅動分析 (4-3PHASE) 軟件套件。借助泰克4-3PHASE解決方案，工程師能夠充分 利用4系列B混合信號示波器上的高級用戶界面、六個模擬輸入通道和“高分辨率”模式（16位），設計出更高效的 三相電機驅動器系統。4-3PHASE套件中集成的趨勢功能可提供兩種獨特的電源質量測量趨勢圖：

?  時間趨勢圖

?  采集趨勢圖

其中時間趨勢圖顯示的是各周期或采集波形（記錄）的測量值；而采集趨勢圖顯示的是每次采集中各記錄的測量值平均值。通過設置采集計數，便可捕獲長時間數據記錄以執行深入的分析并了解電機響應的動態行為。

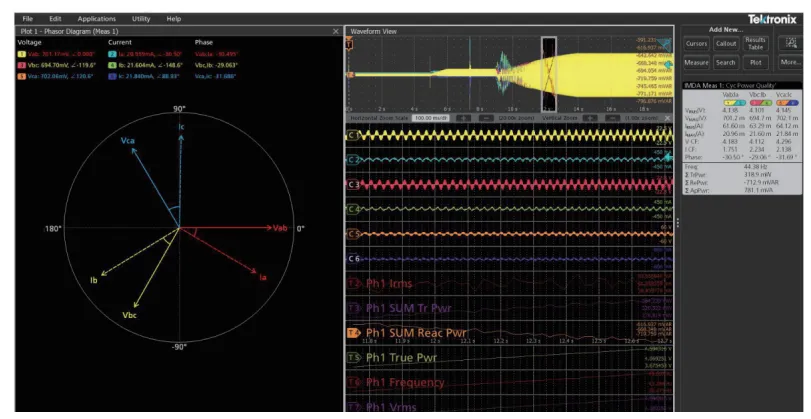

示例1：顯示當前屏幕中感興趣的電源質量參數隨時間變化的趨勢圖

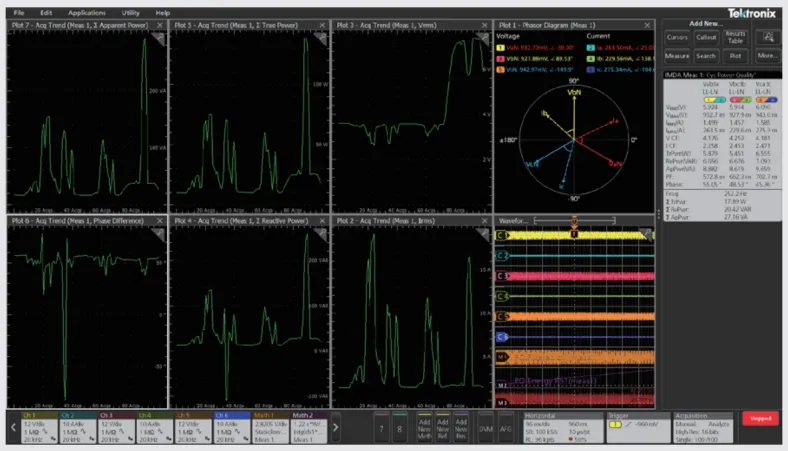

示例2：顯示100次采集的平均功率測量的采集趨勢圖

時間趨勢圖可以清晰的展示當前采集的全屏數據中相應參數的變化趨勢，快速找到感興趣的工況時刻對應的具體波形，能夠在很多場合幫助工程師來快速定位問題或者確認設計方案的安全性。

而采集趨勢圖是持續記錄很多次的示波器波形刷新的變化情況，一個典型的應用案例是在研發設計階段測量電機效率在不同工況下的變化，工程師可以設置電機轉速從低轉速逐漸提升至高轉速并多次循環，在這個過程中持續測量電機效率的變化趨勢。如下圖中綠色的采集趨勢圖就清晰地展現了在某一個轉速時電機效率固定會有一個異常的跌落，于是下一步的工作就是針對這個工況做進一步的優化。

相量圖：下圖所示的相量圖是一個圓形圖，表示相電壓和相電流之間以及每相電壓和電流之間的幅值和相位角。理想情況下，平衡的三相矢量幅值相等，相位相差120°。

圖：相量圖顯示了所有相電壓和電流之間的關系

相量圖顯示了所有相電壓和電流之間的關系，可以更直觀地觀察系統的平衡狀態以及影響功率因數的電壓和電流（容性或感性）之間的相位偏移。
