憑借全新系列的高性能LCR測試儀，羅德與施瓦茨（以下簡稱“R&S”公司）測試設備提供的阻抗測量頻率范圍得到大幅擴展，涵蓋了4 Hz至10 MHz的交流元器件，可用于廣泛的應用。R&S公司的產品LCX系列的LCR表能夠用于傳統的阻抗測量以及針對特定元件類型的專門測量，并提供研發所需的高精度以及生產測試和質量保證所需的高速度。

高性能LCR測試儀

R&S推出的新款高性能通用阻抗測試儀系列能夠覆蓋廣泛的應用領域。LCX支持的頻率范圍為4 Hz至10 MHz，不僅適用于大多數傳統家用電源的50或60 Hz頻率以及飛機電源的400 Hz頻率，還適用于從低頻震動傳感器到工作在幾兆赫的高功率通信電路的所有設備。

對于選擇合適的電容、電感、電阻和模擬濾波器來匹配設備應用的工程師來說，LCX提供了市場領先的高精度阻抗測量。與此同時，LCX還支持以生產使用精度進行更高速度的質量控制和監控測量。測試方案包含生產環境所需的所有基本軟件和硬件，包括遠程控制和結果記錄，儀器的機架安裝，以及用于全系列測試的夾具。

LCX使用的自動平衡電橋技術通過測量被測設備的交流電壓和電流(包括相移)來支持傳統的阻抗測量。然后用該數據來計算任何給定工作點的復阻抗。作為一種通用LCR測量?jī)x，LCX涵蓋了許多應用，如測量電解電容和直流連接電容的等效串聯電阻(ESR)和等效串聯電感(ESL)。此外，除了全方位的阻抗測量之外，用戶還可以測試變壓器及測量直流電阻。為了研究元件的阻抗值在不同頻率和電平下的變化，選配裝置LCX-K106能支持以頻率、電壓或電流作為掃描參數，進行動態阻抗測量。

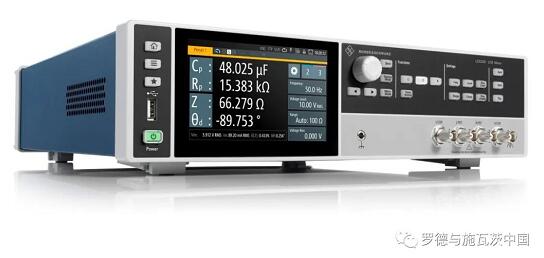

R&S LCX系列推出兩個型號

LCX100的頻率范圍為4 Hz至300 kHz，LCX200的基本配置頻率范圍為4 Hz至500 kHz，可選配覆蓋高達 10 MHz 所有頻率的選件。兩種型號均配備出色的測量速度、精度和多種測量功能。包括：配備大型電容式觸摸屏和虛擬鍵盤，支持所有主要測量工作的點擊測試操作。用戶也可以使用旋鈕設置電壓、電流和頻率值。不常用的功能則可以使用菜單操作。設置、結果和統計數據可以顯示在屏幕上，還能導出以便進行自動后處理。用戶最多可選擇四個測量值并繪制成時間曲線，將最大值和最小值顯示在屏幕上，一目了然地進行通過/失敗分析。

R&S的子公司Zurich Instruments AG生產的MFIA阻抗分析儀作為L(zhǎng)CX的完美補充，能夠支持更多材料的阻抗研究。通過MFIA，研究人員可以表征半導體或進行材料研究，范圍包括絕緣體、壓電材料、陶瓷和復合材料，組織阻抗分析、細胞生長、食品研究、微流體和可穿戴傳感器。
