一直以來，對大型工件的快速、高精度3D全尺寸檢測都是一項艱巨的任務?，F(xiàn)在，北京天遠三維科技有限公司潛心研發了全新的3D攝影測量系統DigiMetric，被譽為新一代的數字三坐標，開創了大尺寸工件快速3D測量技術領域的新紀元。

大型鑄件在鑄造過程中，由于砂型的變形和鑄件成型后產生的收縮變形等原因都會產生誤差。如果因為變形或收縮而產生的鑄件加工尺寸不足會造成整個鑄件的報廢，對企業造成巨大損失。預先快速檢測鑄件的關鍵尺寸，可以確定后續加工的余量是否合格，可以提高模具的生產周期，可為企業創造可觀的經濟效益。

大型鑄件檢測除了檢驗外形尺寸，另外一個用途是根據檢測的每一個關鍵尺寸，輸入到加工中心，減少加工中心的進刀余量，提高后續加工中心的加工效率，同時也避免加工中心刀具的損壞。

對于大型的模具廠，還可以根據鑄件的測量尺寸來計算鑄件的收縮系數，以此來確定泡沫模型更加準確的加工余量。

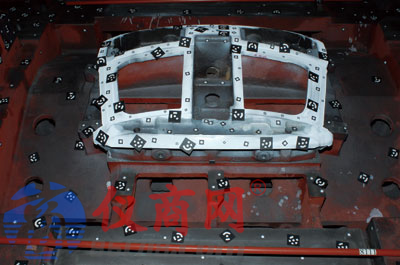

圖1 檢測現場照片

由于大型鑄件尺寸很大，搬運非常困難，而且還存在二次定位的問題，因此很難采用傳統的接觸式三坐標測量機，而且傳統的三坐標效率比較低。有些廠家用龍門三坐標、經緯儀、關節臂等測量設備進行3D測量，但是測量速度很慢，不能提高模具的生產周期。

對大型工件的3D測量，目前國際上新流行的技術是3D攝影測量或者稱為照相測量。該技術是根據視覺3D計算的基本原理開發的，即如果在空間2個（或2個以上）不同的位置看到同一點，那么該點的空間坐標就可計算出來。通過在待測物體上放置參考點和標尺并利用高分辨率的數碼相機拍攝照片，系統軟件可自動對照片進行處理并計算參考點的3D坐標。

經過天遠公司專家團隊的潛心研發，在國內率先成功推出了“天遠三維攝影測量系統DigiMetric”，3D測量精度高達≤0.10mm/4m，并根據企業的具體要求，在軟件中開發了3D數據與CAD設計圖的對齊和對比功能，不需要在后續軟件中進行對比，直接在一個軟件中就可以解決對齊和對比功能，大大提高3D測量和3D檢測速度。

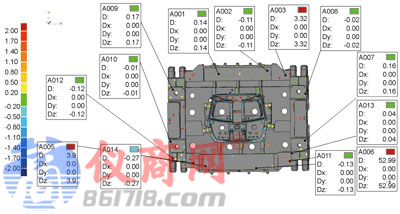

圖2 鋼模關鍵點比較

攝影測量系統DigiMetric

天遠三維攝影測量系統DigiMetric是北京天遠三維科技有限公司研發的新型的3D測量設備，被譽為新一代的數字三坐標，廣泛應用于汽車、航空航天、發電設備和工程機械等大型和重型制造行業，開創了大尺寸工件快速3D測量技術領域的新紀元。

天遠三維攝影測量系統DigiMetric又稱為照相測量定位系統或者近景攝影測量系統，是利用照相機技術來獲取某些特征標志點的三坐標位置進行的3D測量方法。利用DigiMetric計算出貼在物體表面參考點的3D坐標值，形成一個固定的坐標系統，再根據坐標變換使測量的3D坐標點對齊到泡沫模型的CAD數模上，進行對比后得到對比結果，實現快速的3D檢測目的。

天遠三維攝影測量系統DigiMetric構成：DigiMetric系統測量軟件、編碼點、標志點、專業數碼相機、高精度測量標尺。

測量流程如下：

在需要測量處貼好標志點；

在測量范圍內布置編碼點和標尺；

使用數字相機，在不同角度進行拍攝；

將拍攝所得圖像傳輸?shù)接嬎銠C(jī)，DigiMetric系統測量軟件對圖像自動進行處理；

3D計算；

計算的數據與CAD數據進行對比；

輸出對比報告。

圖3 型面關鍵點比較

3D精度≤0.10mm/4m。3D攝影測量技術在大型工件3D檢測中的應用，主要代替?zhèn)鹘y(tǒng)的龍門三坐標、激光跟蹤儀、經緯儀、關節臂等測量設備。3D攝影測量的優點：測量環境不受限制、測量范圍不受限制、操作簡單方便、3D測量精度高，不需搬運工件到三坐標工作臺上，也不需要對設備進行繁瑣的調整位置和校正精度等操作，是一臺便攜式光學三坐標測量機。

天遠三維攝影測量系統DigiMetric在大型鑄件檢測中的應用更是體現了速度快、精度高、測量方法簡單等優勢，現在被東風模具等多家汽車模具廠廣泛應用。

實例檢測流程

天遠三維攝影測量系統DigiMetric在一個大型鑄件檢測中的流程如下：首先在大型鑄件的關鍵檢測部位貼上標志點，在周圍均勻布置編碼點（圖1），用高清晰數碼相機進行全方位拍照，把全部照片導入到DigiMetric軟件進行計算，獲得所有標志點的3D坐標，然后導入產品的CAD 模型數據，并進行3D對比，對比結果以色帶分布直觀顯示。此時還可以在待檢測的關鍵點部位進行拖拽，即可獲得該點的誤差數據，最后可以導出所需格式的檢測報告。

天遠三維攝影測量系統DigiMetric對此類大型工件的3D全尺寸檢測全部流程僅需1h，采用3D攝影測量技術是如此的快速、靈活、方便，從而輕松地實現了大型工件的高效、高精度3D全尺寸檢測，為企業大大提高了工作效率，節約了產品檢測成本，創造了高效益。

下面以天遠三維攝影測量系統DigiMetric在大型鋼模3D檢測中的應用為例進行流程介紹：此案例需要對產品的部分型面進行對比，因此在3D攝影測量的基礎上，還需要配合3D掃描儀進行精細掃描，獲取型面的點云數據。首先采用天遠三維攝影測量系統DigiMetric獲得所有標志點的3D坐標，以此標志點3D坐標數據為框架，用天遠三維掃描儀OKIO系列產品進行型面的精細3D掃描，從而得到型面的點云數據和標志點框架數據。然后導入產品的CAD 模型數據，并進行3D對比（圖2、3），可以對比型面數據，亦可比對關鍵點坐標數據，還可進行2D截面分析，這些對比結果以色帶分布直觀顯示。

以上是對鑄件、鋼模和鋼模型面的3D檢測過程和檢測結果，能夠快速精確地進行車間生產現場3D測量及檢測，不需要對大型工件進行費力的搬運和吊裝，大大提高工廠檢測和生產效率，為企業創造了經濟效益。
