固態鋁電解電容器是導電高分子聚合物固體鋁電解電容器的簡稱，也是目前電容器產品中最高階的產品之一，與普通液態電解電容的最大差別在于，固態電容采用了完全不同的介電材料——導電高分子聚合物材料。高溫下，這種固態高分子電介質粒子無論澎漲或是活躍性均較液態電解液低，沸點也高達攝氏350度，幾乎沒有爆裂的風險。

因此，此類電容器生產廠家對固態高分子鋁電解電容器的測試要求和精度都很高，需要對電容的一系列參數進行精密的測試，檢驗電容的各類參數達到規定標準。

針對固態高分子鋁電解電容器的精密測試，我們的測試方案是HY2830系列數字電橋進行測試。HY2830系列LCR數字電橋可滿足20Hz-300KHz頻率下連續頻點，基本精度達0.05%，快速測試下12.5ms/次的測試速度和良好的穩定性，可以更好的適應產線自動化生產和進貨檢驗的需要。

電容器的主要測試參數為固態高分子鋁電解電容器的Cs（容值），D（損耗），ESR(串聯電阻)，Z（阻抗）四種。

固態高分子鋁電解電容器

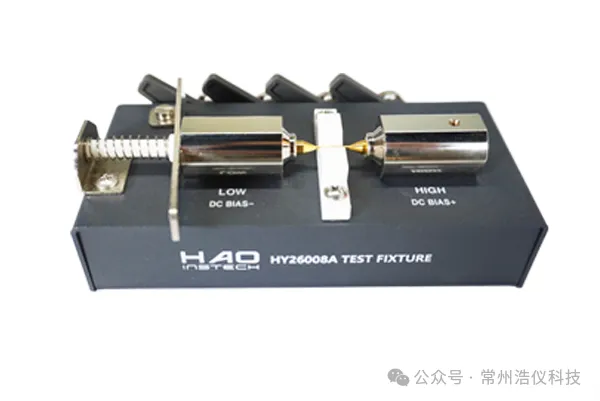

考慮產品尺寸，測試治具選用SMD貼片四段測試盒，該測試盒的精細探頭能夠準確接觸元件引腳，便于對微小尺寸的貼片元件進行操作測試，增強了測試的靈活性和通用性。

測試過程

1、連接夾具，做好開短路清零后，開始測試。

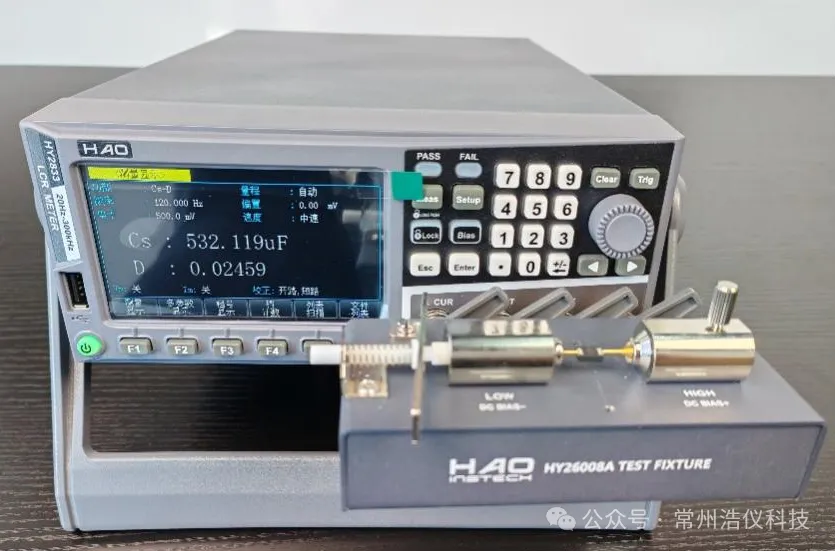

2、在120Hz的頻率，0.5V的電平條件下測試容值和損耗。

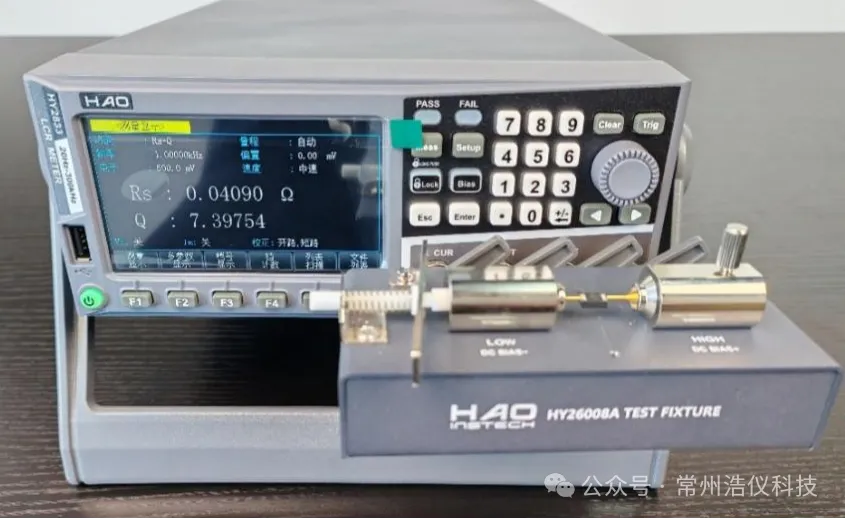

3、在1KHz的頻率，0.5V電平的條件下，測試串聯電阻值。

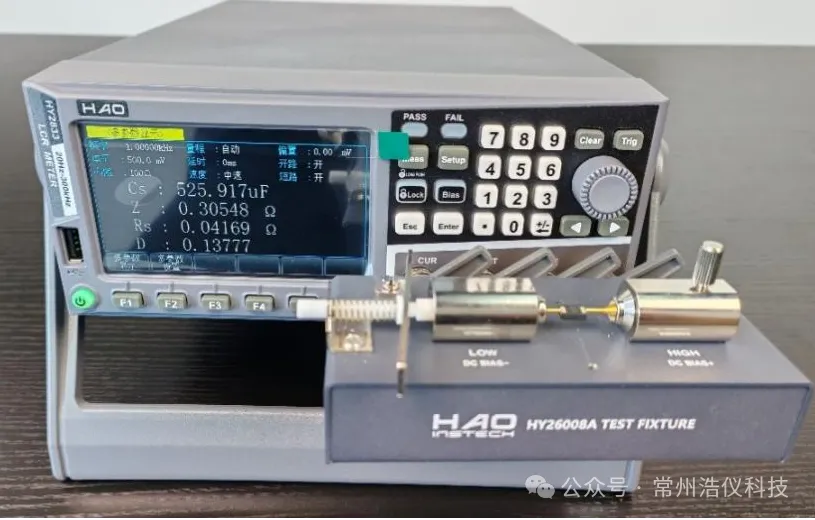

4、HY2830系列數字電橋還支持4參數顯示，可以一次性同時得到4種參數，并且可以任意組合多參數顯示，更加全面高效。

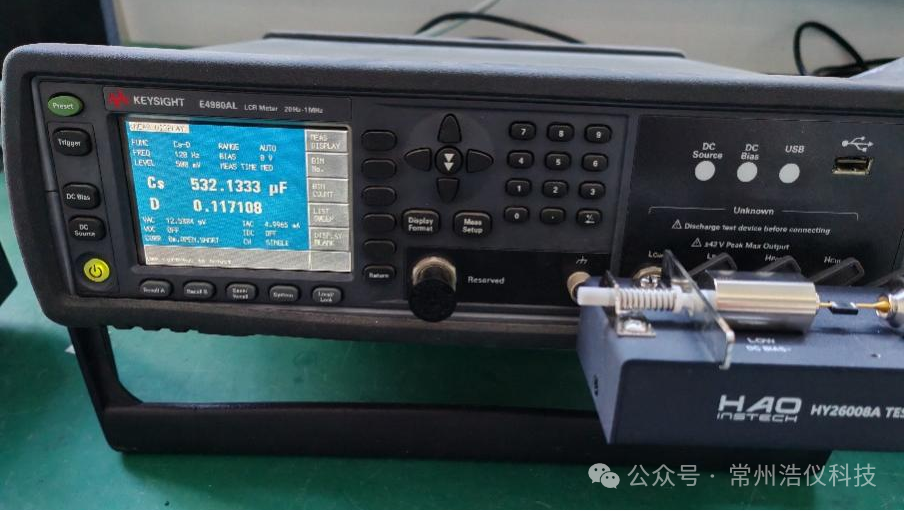

因固態鋁電解電容器的特性，對測試系統的精度要求很高，包括測試儀器本身都會影響誤差，這里為了驗證測試準確性，我們采用KeysightE4980AL LCR Meter作為輔助參考，對比驗證我們儀器的測試準確性。

通過對比數據，我們可以看到，在120Hz頻率下，電容值的誤差在0.02%，數據精準準確。

綜上，HY2830系列LCR數字電橋可以完美解決這一類電容的測試，為電容測試領域行業，提供更加專業的測試解決方案！
