親愛的電能質量管理員：

電能質量知識課堂來了，幫助您快速入門，一文讀懂電能質量。作為新時代的電力和電氣設備的守護者，您將了解到電能質量不僅是電力供應穩定與否的關鍵考核項，更是保障各類電氣設備正常運行、延長使用壽命的重要因素。

從這一期開始我們將從基礎概念到實際應用，深入淺出地剖析各個電能質量參數，以及它們可能對電網和設備造成的潛在影響。您將掌握初步的診斷技巧，為后續深入工作與學習電能質量管理打下堅實的基礎。讓我們一起，為構建更加安全、可靠、高效的電力網絡環境而努力！如果您對知識課堂有何內容和形式上的建議，歡迎后臺留言！

一、電壓是什么？電力系統的“血壓”和“純度”

若將電力系統比作人體的血液循環，電壓就是推動“血液”(電能)流動的“壓力”，由發電廠(心臟)產生電位差，驅動電流流向用電設備(器官)。電壓越高，推動電子做功的能力越強。

電壓的四大核心參數

01 電壓幅值

定義：

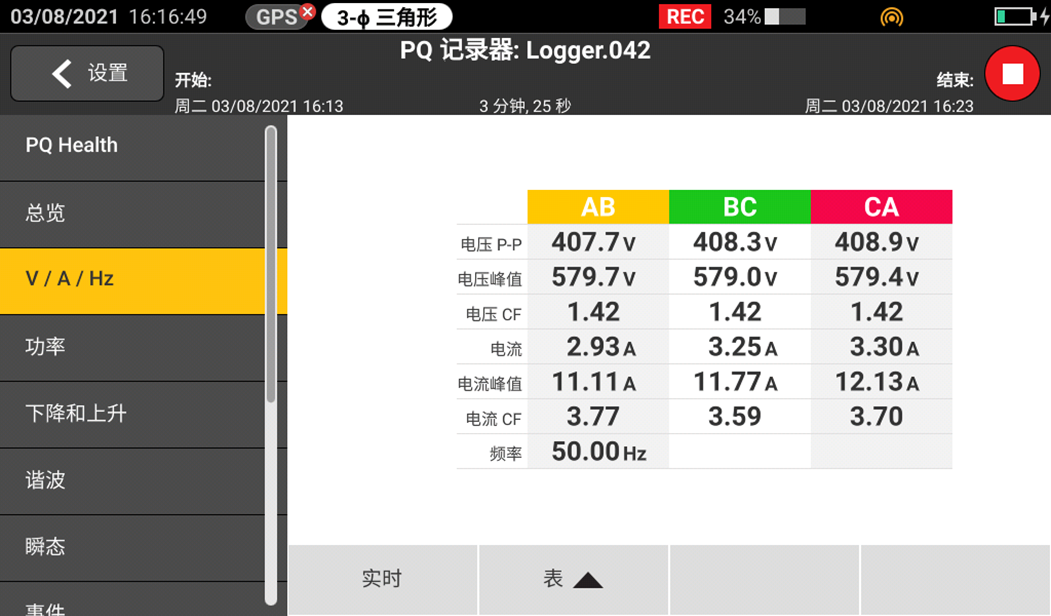

電壓有效值(RMS值)，由“方均根計算”得出，電壓的單位是伏特(V)。通過整周波積分計算得出，即儀器以采集率采集電壓瞬時值，然后進行整周波積分(儀器可以根據用戶需要設置平均時間)。

分類：

·相電壓(Up-n)：?jiǎn)蜗嗑€路對中性線的電壓(如家庭220V)。

·線電壓(Up-p)：三相線路間的電壓(如工業380V)。

02 電壓峰值

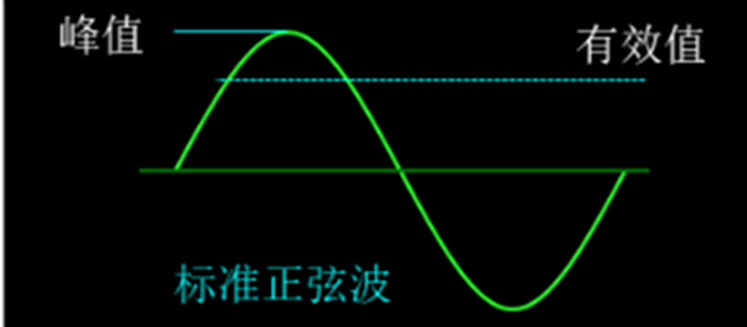

分為正峰值、負峰值及峰峰值，標準正弦波峰值為有效值的√2倍(如220V有效值對應311V峰值)。

03 波形因數(CF值)

反映電壓波形尖銳程度，標準正弦波為1.414。CF值過高可能導致設備絕緣擊穿。

04 交直流分類

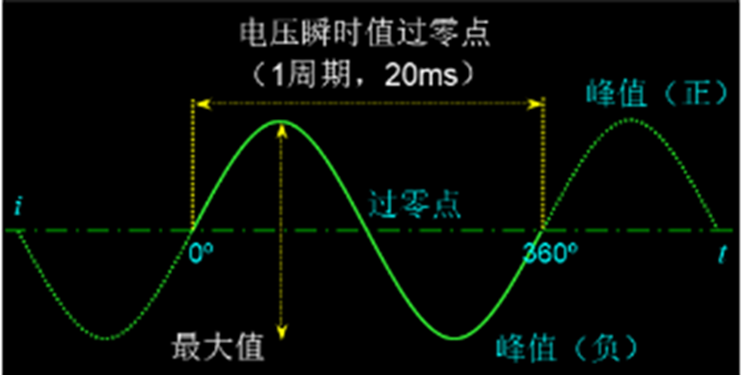

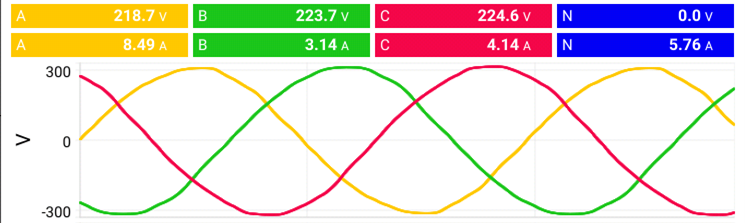

交流(AC)：交流電壓是上下均勻波動的正弦波，方向周期性變化(中國50Hz，每10ms換向一次)，電網供電以交流為主。

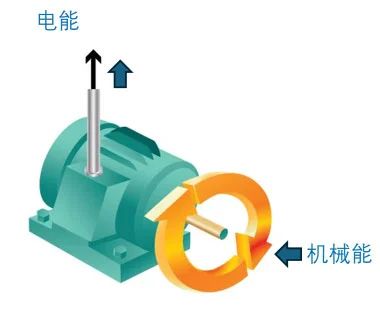

發電機將旋轉機械能轉化為電能。旋轉運動通常是由流動的水(水力發電)、風(風電場)或由天然氣、石油、煤炭(熱電廠)或核能(核電站)加熱后的水蒸汽驅動。

直流(DC)：方向恒定，多用于電池、電子設備(如手機充電器將交流轉為直流)。

例：家用AA堿性電池的電壓幅值為1.5 V，家用電源插座電壓幅值為220V。電路中的電壓越高，它“推動”更多電子做功的能力就越強。

高壓輸電可減少線路損耗(如目前最高的1000 kV線路損耗僅為500 kV的1/4。)

電壓幅值因國家會有不同。中國電網也分為不同的電壓等級，包括輸電和配電部分。

輸電電壓等級

01 特高壓(UHV)

交流特高壓：1000 kV

應用：跨區域骨干電網(如西電東送工程)，輸送距離可達1000公里以上。

案例：晉東南—南陽—荊門1000 kV特高壓交流工程，連接華北與華中電網。

直流特高壓：±800 kV、±1100 kV

應用：超遠距離輸電(如新疆至安徽±1100 kV線路，輸送距離超3000公里)。

特點：損耗低、容量大(單回線路輸送功率可達12 GW)。

02 超高壓(EHV)

交流：750 kV(西北電網)、500 kV(全國通用)

·應用：跨省輸電、區域電網互聯。

直流：±500 kV、±660 kV

·應用：如三峽—上海±500 kV直流工程，支撐長三角電力供應。

配電電壓等級

配電電壓將電能從變電站輸送至用戶端，分為高壓配電、中壓配電和低壓配電。

01 高壓配電

電壓等級：

110 kV、35 kV

應用：

·城市主網架、大型工業園區供電。

·110 kV常見于地級市環網，35 kV多用于縣級電網或工業用戶專線。

02 中壓配電

電壓等級：

·10 kV、20 kV(部分試點城市)

應用：

·城市配電網主干線路，直接為居民區、商業區供電。

·10 kV為全國主流，20 kV在江蘇、浙江等地試點以降低線損。

03 低壓配電

電壓等級：

380 V(三相)、220 V(單相)

應用：

家庭、商鋪、小型企業終端用電。

特殊電壓場景

01 電氣化鐵路

25 kV交流：

高速鐵路牽引供電系統(如京滬高鐵)。

1.5 kV/3 kV直流：

部分地鐵或老舊鐵路線路。

02 新能源并網

風電場/光伏電站：

通常以35 kV或110 kV接入電網，大型基地通過220 kV及以上電壓并網。

03 工業用戶專用電壓

6 kV、6.6 kV：用于礦山、化工廠等高壓電機設備。

二、電壓質量：電網健康的“體檢報告”

電壓質量，簡單來說就是電網向用戶輸送的電壓是否“健康”——電壓幅值是否穩定在標稱范圍內？是否沒有異常波動或污染（即波形有畸變，含有諧波）。

電壓質量衡量電網供電是否“健康”，核心關注以下問題：

1 電壓偏差

實際電壓與額定值的差異(如220V插座實測230V)。

2 電壓波動

短時頻繁變化(如工廠設備啟動時燈光忽明忽暗)。

3 電壓暫降/驟升/中斷

電壓突然下降或升高，甚至斷電(持續幾十ms到十幾S，可能導致設備宕機或者重啟，取決于設備的敏感程度)。

4 諧波畸變

波形畸變(如正弦波混入諧波-“毛刺”)，引發設備過熱或誤動作。

5 瞬變電壓

微秒級過電壓(如雷擊、開關動作)，可能直接擊穿設備絕緣。

6 三相不平衡

單相負載分配不均

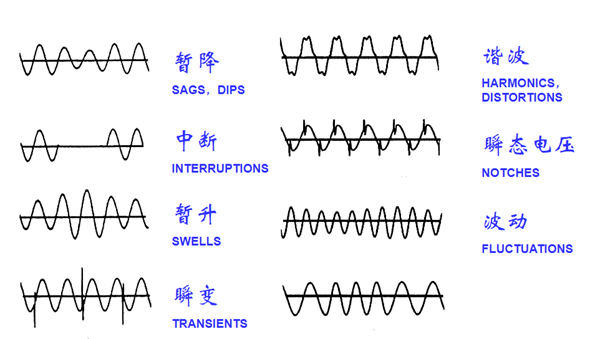

常見異常波形示例

三、電壓質量如何考核？

01 電壓偏差

“合格紅線”取決于應用場景，有具體的限值要求，是基于設備的安全運行、電網的穩定性以及歷史數據統計得出的平衡點，既能保證用戶設備不受損害，又能讓電網運行在經濟合理的范圍內。

根據GB/T 12325-2008《電能質量 供電電壓偏差》---適用于交流50Hz電力系統在正常運行條件下供電電壓的偏差限值表：

·35kV及以上供電電壓正負偏差絕對值之和不超過標稱電壓的10%

·20kV及以下三相供電電壓偏差為標稱電壓的±7%

·220V單相供電電壓偏差為標稱電壓的+7%，-10%

·特殊用戶按協議約定，±5%或更嚴格(±3%)

特殊行業要求更嚴苛：

·半導體/芯片工廠：電壓偏差需控制在±2%以內

·醫院醫療設備(如MRI)：波動不得超過±1%

電壓偏差計算方法？

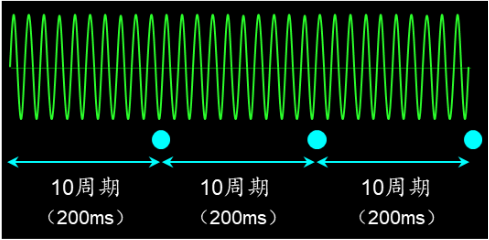

基本計算原則：10周期值。

以10周期值為基礎，計算3s、1min值、10min、2h值。

GB評估推薦時間間隔：1min值或10min值

02 電壓波動

GB/T 12326-2008《電能質量電壓波動和閃變》，請期待后期詳解

03 電壓諧波

依據GB/T 14549-93《電能質量公用電網諧波》，請期待后期詳解

04 電壓暫降/驟升/中斷

請期待后期詳解

05 瞬變電壓

請期待后期詳解

06 三相不平衡

請期待后期詳解

四、電壓質量差會帶來哪些危害？

01 對電網的“隱形傷害”

設備過載：電壓過高會導致變壓器、電纜絕緣老化加速，縮短壽命。

—案例：某城市夏季電壓長期偏高10%，一年內變壓器故障率增加30%。

線路損耗增加：電壓偏低時，相同功率下電流增大，電能浪費在導線上。

—數據：電壓降低5%，線路損耗增加約11%。

諧振風險：諧波電壓可能引發電網諧振，導致保護裝置誤動作，甚至大面積停電。

02 對用電設備的“致命打擊”

敏感設備宕機

—數據中心：電壓暫降超過10%可能觸發服務器電源保護，造成數據丟失。

—自動化工廠：電壓驟降超過10%可能觸發敏感設備(如PLC控制器)保護停機，造成生產線癱瘓。

—醫療設備：MRI設備對電壓波動容忍度僅±2%，超標可能導致掃描中斷。

電機、變壓器類設備絕緣老化加速，甚至燒毀

—電動機在電壓偏低時電流激增，線圈過熱(電壓下降10%，電流上升11%)甚至線圈熔斷。

電子元件壽命縮短

—LED燈具：長期電壓波動會加速驅動電源損壞，壽命縮短50%以上。

案例1：某紡織廠因長期電壓偏低(-10%)，電機壽命縮短40%。

案例2：2021年某汽車工廠因電壓驟降持續0.2秒，導致機器人生產線停機3小時，直接損失超200萬元。

五、如何守護電壓質量？給技術小白的三個建議

電力從業人員應定期監測電壓質量，結合治理措施確保符合國標和設備供電要求，為生產生活提供穩定可靠的電力保障。

01 定期“體檢”

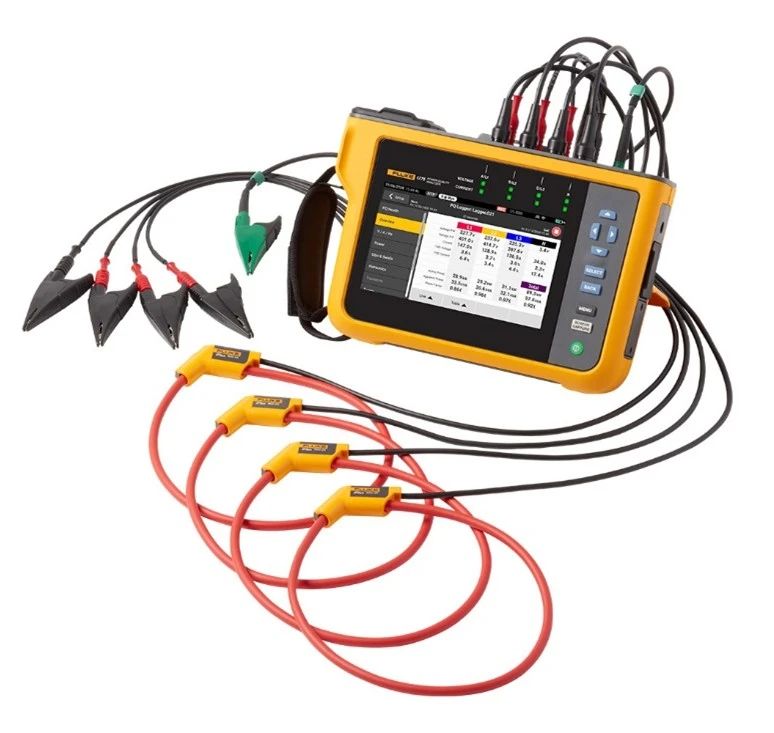

使用便攜式電能質量測試儀(如Fluke 1775)，監測關鍵設備接入點電壓。實時記錄電壓波動數據，生成合規性報告。

·條件：正常運行狀態：電網無故障且負荷波動在合理范圍內

·另外一個測量位置：用戶電能計量點(如電表接入點)的電壓

02 對癥下藥

電壓偏差大？加裝自動調壓器(AVR)，適用于電壓波動頻繁的場景(如工廠配電室)。

諧波超標？安裝有源濾波器(APF)

通過調整變壓器分接頭也可以改善電壓偏差，根據負荷變化動態調節輸出電壓。

大功率設備(如電梯、空壓機)采用軟啟動裝置

精密設備配置UPS或穩壓電源

結語：電壓質量是電力系統的“生命線”

從家庭用電到工業生產線，電壓質量直接影響設備壽命、生產安全與經濟效益。了解國家標準、掌握監測手段，就像為電力系統戴上“聽診器”，早發現、早治理，才能避免“小問題釀成大事故”。
